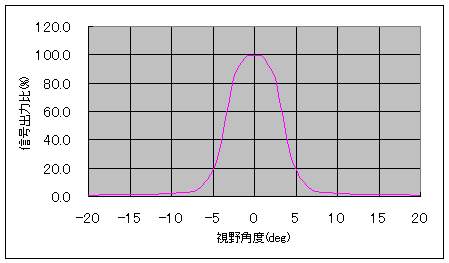

図３ 指向特性

　

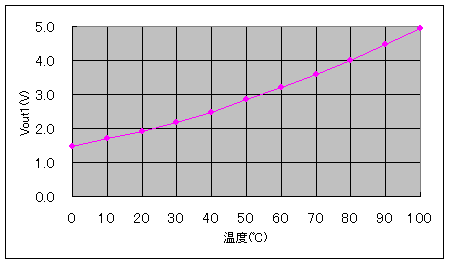

図４ Ｖｏｕｔ１（５Ｖスケール）

温度(℃) 0 10 20 30 40 50 60 70 80 90 100
Vout1 1.461 1.700 1.922 2.183 2.485 2.861 3.200 3.595 4.002 4.480 4.955

検出距離100mm

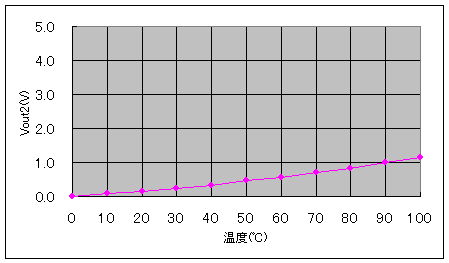

図５ Ｖｏｕｔ２（１Ｖスケール）

温度(℃) 0 10 20 30 40 50 60 70 80 90 100
Vout2 0.000 0.078 0.151 0.237 0.336 0.459 0.570 0.700 0.834 0.990 1.146

検出距離100mm

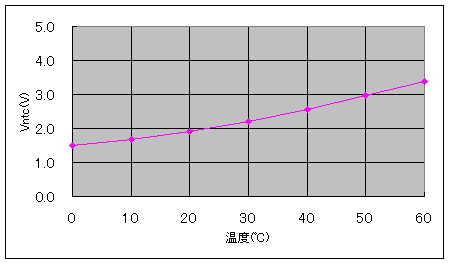

図６ Ｖｎｔｃ

温度(℃) 0 10 20 30 40 50

60
Vntc 1.508 1.675 1.907 2.207 2.570 2.975 3.396
